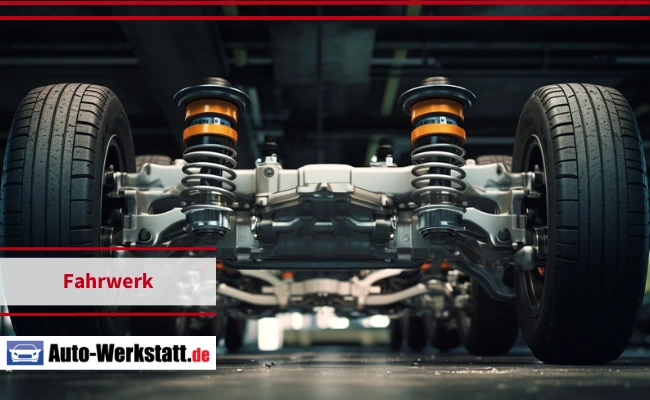

Was ist ein Fahrwerk?

In diesem Artikel beleuchten wir das Herzstück der Fahrzeugdynamik – das Fahrwerk. Verstehen Sie die essenziellen Funktionen, Komponenten und technologischen Innovationen, die hinter dieser Schlüsselkomponente eines jeden Fahrzeugs stehen. Von der grundlegenden Definition bis hin zu fortschrittlichen Systemen wie adaptiven Fahrwerken erläutern wir detailliert, wie diese komplexen Systeme die Sicherheit, den Komfort und das Handling Ihres Autos maßgeblich beeinflussen.

Definition

Das Fahrwerk eines Autos ist ein zentraler Bestandteil des Gesamtfahrzeugs und bezeichnet das Gesamtsystem aller Bauteile, die zum Tragen, Führen und Bewegen des Fahrzeugs dienen. Seine Hauptaufgaben umfassen das Tragen der Fahrzeuglast, das Absorbieren von Straßenunebenheiten, das Sicherstellen der Fahrstabilität sowie die Übertragung von Antriebs-, Brems- und Lenkkräften. Das Fahrwerk spielt eine entscheidende Rolle für die Fahrsicherheit, den Fahrkomfort und die Fahrdynamik.

Wichtige Aspekte

• Fahrdynamik: Das Fahrwerk beeinflusst maßgeblich, wie das Fahrzeug auf Lenkbewegungen, Beschleunigung und Bremsen reagiert.
• Komfort: Eine gute Federung und Dämpfung minimieren Vibrationen und Stöße, die ins Fahrzeuginnere übertragen werden, und erhöhen so den Reisekomfort.
• Sicherheit: Ein korrekt funktionierendes und gut abgestimmtes Fahrwerk trägt wesentlich zur Straßenlage und damit zur aktiven Sicherheit bei.

Moderne Fahrwerke sind oft mit elektronischen Systemen wie dem Elektronischen Stabilitätsprogramm (ESP), der Traktionskontrolle und der adaptiven Dämpferkontrolle ausgestattet, um Fahrsicherheit und Komfort weiter zu erhöhen. Die Entwicklung in diesem Bereich tendiert zunehmend zu komplexeren Systemen, die eine feinere Abstimmung und eine verbesserte Leistung ermöglichen.

Welche Arten von Fahrwerken gibt es?

• Sportfahrwerk
  Ein Sportfahrwerk verlagert den Schwerpunkt des Fahrzeugs näher zur Straße, um eine bessere Handhabung und eine höhere Stabilität bei hohen Geschwindigkeiten zu ermöglichen​.
• Luftfahrwerk
  Bei einem Luftfahrwerk werden die traditionellen Stahlfedern durch Luftfedern ersetzt. Dies ermöglicht eine automatische oder manuelle Anpassung der Fahrzeughöhe und -dämpfung, um einen optimalen Fahrkomfort und eine gute Straßenlage zu gewährleisten​.
• Gewindefahrwerk (auch Schraubfahrwerk genannt)
  Ein Gewindefahrwerk ermöglicht eine individuelle Einstellung der Fahrzeughöhe durch ein Schraubgewinde am Federbein. Dadurch können Fahrzeuge relativ einfach und schnell höher oder tiefergelegt werden​.

Was sind Aufgaben des Fahrwerks beim Auto?

Das Fahrwerk eines Autos erfüllt mehrere grundlegende und entscheidende Aufgaben, die für die Sicherheit, Leistungsfähigkeit und den Komfort eines Fahrzeugs wesentlich sind:

Lasttragung

Das Fahrwerk trägt die gesamte Last des Fahrzeugs, einschließlich der Karosserie, des Antriebsstrangs, der Insassen und des Gepäcks. Es verteilt diese Last gleichmäßig auf die Räder und stellt sicher, dass das Fahrzeug stabil und ausbalanciert bleibt.

Fahrkomfort

Durch das Absorbieren und Dämpfen von Stößen und Schwingungen, die durch unebene Straßenoberflächen entstehen, trägt das Fahrwerk wesentlich zum Fahrkomfort bei. Eine gut konzipierte Federung kann eine ruhige und angenehme Fahrt auch auf rauen oder unebenen Straßen sicherstellen.

Fahrstabilität und -sicherheit

Ein wesentliches Merkmal des Fahrwerks ist die Aufrechterhaltung der Fahrstabilität. Es hilft, das Fahrzeug bei unterschiedlichen Fahrbedingungen (wie Kurvenfahrt, Bremsen und Beschleunigen) stabil und kontrollierbar zu halten. Durch die Aufrechterhaltung eines konstanten Kontakts zwischen den Reifen und der Fahrbahn sorgt das Fahrwerk für notwendige Traktion, was entscheidend für die Sicherheit ist.

Lenkbarkeit

Das Fahrwerk ist direkt mit der Lenkung verbunden und ermöglicht dem Fahrer, das Fahrzeug zu steuern und die Fahrtrichtung präzise zu kontrollieren. Eine gut abgestimmte Radaufhängung und Lenkung gewährleisten, dass die Lenkbefehle des Fahrers effektiv auf die Straße übertragen werden.

Kraftübertragung

Ein weiterer wichtiger Aspekt des Fahrwerks ist die effiziente Übertragung von Antriebs- und Bremskräften auf die Straße. Insbesondere in Situationen, in denen schnelle Beschleunigung oder Verzögerung erforderlich ist, spielt das Fahrwerk eine zentrale Rolle, um diese Kräfte sicher und effektiv zu handhaben.

Schutz vor Verschleiß und Schäden

Das Fahrwerk hilft auch, das Fahrzeug und seine Insassen vor Schäden und übermäßigem Verschleiß zu schützen, die durch Straßenunebenheiten, Schlaglöcher oder Hindernisse verursacht werden können.

Anpassung an verschiedene Bedingungen

Moderne Fahrwerke, besonders die mit elektronischer Steuerung und Anpassungsfähigkeit, können sich dynamisch an unterschiedliche Fahrbedingungen und -stile anpassen, um optimale Leistung und Sicherheit in verschiedenen Szenarien zu gewährleisten.

Was sind die Bestandteile eines Fahrwerks beim Auto?

Das Fahrwerk eines Autos setzt sich aus verschiedenen Schlüsselkomponenten zusammen, die zusammenarbeiten, um Fahrstabilität, Sicherheit, Komfort und Manövrierbarkeit zu gewährleisten. Die Hauptbestandteile sind:

• Radaufhängung: Die Radaufhängung verbindet die Räder mit dem Fahrzeugrahmen und ermöglicht relative Bewegungen zwischen beiden. Sie unterstützt das Fahrzeug, absorbiert Unebenheiten der Straße und hilft, die Straßenlage und den Fahrkomfort zu verbessern. Typische Elemente der Radaufhängung sind Querlenker, Federn, Stoßdämpfer und Gelenke.

• Federung: Sie dient dazu, Schwingungen und Stöße von der Straße zu absorbieren und zu dämpfen, wodurch der Komfort für die Insassen erhöht und die Belastung für das Fahrzeug reduziert wird. Fahrwerksfedern (z.B. Schraubenfedern, Blattfedern, Luftfedern) sind ein wesentlicher Bestandteil der Federung.

• Stoßdämpfer: Sie begrenzen und dämpfen die Federbewegungen und verhindern so ein unkontrolliertes Aufschaukeln des Fahrzeugs. Stoßdämpfer tragen wesentlich zur Straßenlage und zum Fahrkomfort bei.

• Lenkung: Die Lenkung ermöglicht dem Fahrer, das Fahrzeug zu lenken und zu kontrollieren. Hauptkomponenten der Lenkung sind das Lenkrad, die Lenksäule, das Lenkgetriebe (z. B. Zahnstangenlenkung) und die Lenkarme, die die Lenkbewegungen auf die Räder übertragen.

• Räder und Reifen: Sie sind die einzigen Kontaktstellen des Fahrzeugs mit der Straße. Die Räder (bestehend aus Felge und Reifen) sind entscheidend für Traktion, Fahrverhalten, Fahrkomfort und Sicherheit.

• Achsen: Sie tragen die Last des Fahrzeugs und sind die zentrale Aufhängung für die Räder. In Abhängigkeit vom Fahrzeugtyp und dessen Anwendung können verschiedene Achskonstruktionen verwendet werden, z. B. Starrachsen, Einzelradaufhängungen oder Mehrlenkerachsen.
• Stabilisatoren: Stabilisatoren, auch Anti-Roll-Bars genannt, reduzieren die Neigung des Fahrzeugs bei Kurvenfahrten und verbessern die Stabilität und das Handling.

• Bremsen: Sie sind entscheidend für die Sicherheit und nicht direkt Teil des Fahrwerks, aber sie arbeiten eng mit diesem zusammen, um das Fahrzeug sicher und effektiv zu verlangsamen oder anzuhalten. Die Bremsanlage besteht aus Bremspedal, Hauptbremszylinder, Bremskraftverstärker, Bremssätteln, Bremsbelägen und Bremsscheiben bzw. -trommeln.

Wie funktionieren die Komponenten im Fahrwerk?

Radaufhängung

Die Radaufhängung sorgt für die Verbindung zwischen den Rädern und dem Fahrzeugrahmen. Sie ermöglicht eine kontrollierte Bewegung und Dämpfung der Räder unabhängig vom Fahrzeugkörper, wodurch die Auf- und Abwärtsbewegungen der Räder bei Unebenheiten absorbiert werden. Sie hilft, die Reifen in korrekter Position zur Straße zu halten, was für Traktion und Fahrstabilität entscheidend ist.

Federung

Die Federung, oft in Form von Schraubenfedern, Luftfedern oder Torsionsfedern, absorbiert Energie von Straßenunebenheiten und verhindert, dass diese Stöße direkt auf den Fahrzeugrahmen und die Insassen übertragen werden. Sie unterstützt außerdem das Gewicht des Fahrzeugs und trägt dazu bei, dass das Fahrzeug auch bei Beladung eine konstante Höhe hält.

Stoßdämpfer

Stoßdämpfer, oft in Kombination mit den Federn, kontrollieren und begrenzen die Federbewegungen und verhindern ein unkontrolliertes Schwingen des Fahrzeugs. Sie dämpfen die Bewegung der Federung, sorgen für den Kontakt der Räder mit der Straße und verbessern somit die Traktion und das Handling.

Lenkung

Die Lenkung wandelt die Drehbewegungen des Lenkrads in seitliche Bewegungen der Räder um. Bei modernen Fahrzeugen wird dies meist durch eine Zahnstangenlenkung erreicht, bei der die Drehbewegung des Lenkrads in lineare Bewegung umgesetzt wird, was die Lenkung der Vorderräder ermöglicht. Servounterstützung (Hydraulik oder Elektrik) verringert den Kraftaufwand, der für das Lenken benötigt wird.

Räder und Reifen

Reifen bieten die Haftung (Traktion) auf der Straße und sind maßgeblich für das Fahrverhalten und die Sicherheit. Sie absorbieren zusätzlich kleine Unebenheiten der Straße und tragen zur Gesamtfederung des Fahrzeugs bei.

Achsen

Die Achsen tragen das Gewicht des Fahrzeugs und stellen die primäre Verbindung zwischen Karosserie und Rädern her. Starrachsen verbinden die gegenüberliegenden Räder fest miteinander, während bei Einzelradaufhängungen jedes Rad individuell gefedert wird, was eine bessere Traktion und Komfort ermöglicht.

Stabilisatoren

Stabilisatoren verringern die Rollneigung des Fahrzeugs in Kurven. Sie verbinden die gegenüberliegenden Räder einer Achse und sorgen für eine ausgewogenere Gewichtsverteilung und Stabilität beim Kurvenfahren.

Zusätzliche Systeme

Moderne Fahrzeuge können auch über fortschrittliche Technologien wie adaptive Dämpfungssysteme, Luftfederung, aktive Stabilisatoren und elektronische Stabilitätskontrollen (ESC) verfügen, die die Fahrwerkperformance unter verschiedenen Bedingungen und Lasten dynamisch anpassen.

Was ist ein adaptives Fahrwerk?

Ein adaptives Fahrwerk, oft auch als aktives Fahrwerkssystem bezeichnet, ist eine fortschrittliche Form der Fahrwerksauslegung, die sich dynamisch an unterschiedliche Fahrbedingungen und -stile anpasst, um optimale Leistung, Komfort und Sicherheit zu gewährleisten. Die Hauptmerkmale und Funktionsweisen eines adaptiven Fahrwerks umfassen:

Hauptmerkmale

• Dynamische Anpassung: Adaptive Fahrwerke können ihre Eigenschaften wie Federung, Dämpfung und manchmal sogar die Bodenfreiheit in Echtzeit anpassen. Diese Anpassungen werden basierend auf verschiedenen Faktoren wie Fahrzeuggeschwindigkeit, Straßenbedingungen, Fahrstil und Fahrzeugbelastung vorgenommen.
• Elektronische Steuerung: Die Kernkomponente eines adaptiven Fahrwerks ist ein elektronisches Steuergerät (ECU), das Sensoren verwendet, um Daten über das Fahrverhalten und die Straßenbedingungen zu sammeln und darauf basierend die Einstellungen des Fahrwerks automatisch zu optimieren.
• Verbesserte Fahrqualität: Solche Systeme zielen darauf ab, ein ideales Gleichgewicht zwischen Fahrkomfort und Handling zu finden, indem sie beispielsweise bei hohen Geschwindigkeiten für Stabilität oder in scharfen Kurven für weniger Wankbewegungen sorgen.

Funktionsweise

• Sensoren und Daten: Adaptive Fahrwerke nutzen eine Vielzahl von Sensoren, um Daten wie Beschleunigung, Radgeschwindigkeit, Lenkwinkel, Bremsaktivität und sogar die Karosseriebewegung zu erfassen.
• Verarbeitung und Anpassung: Das Steuergerät verarbeitet diese Daten, um zu bestimmen, wie das Fahrwerk reagieren sollte. Beispielsweise kann das System die Stoßdämpfung erhöhen, um bei schneller Fahrt oder in Kurven ein sichereres und stabileres Fahrverhalten zu gewährleisten.
• Dämpfungskontrolle: Die Dämpfungskraft in den Stoßdämpfern wird oft magnetisch oder durch andere elektronisch steuerbare Mechanismen geregelt. Dies ermöglicht es dem Fahrwerk, innerhalb von Millisekunden von weich (für Komfort) zu hart (für Handling) umzuschalten.
• Benutzerdefinierte Einstellungen: Viele adaptive Fahrwerke erlauben es dem Fahrer, aus verschiedenen Fahrmodi (z. B. Komfort, Sport, Eco) auszuwählen, wobei jedes Setting die Fahrwerkscharakteristik entsprechend anpasst.

Vorteile

• Verbesserter Komfort: Passt die Federung automatisch für eine sanfte Fahrt über Unebenheiten an.
• Besseres Handling: Erhöht die Stabilität und Reaktionsschnelligkeit bei hohen Geschwindigkeiten oder in scharfen Kurven.
• Sicherheit: Kann zur allgemeinen Fahrzeugsicherheit beitragen, indem es hilft, das Fahrzeug unter verschiedenen Bedingungen stabil zu halten.

Häufig gestellte Fragen (FAQs) zum Fahrwerk im Auto

Was ist der Unterschied zwischen einem Federbein und einem Stoßdämpfer?

Ein Federbein ist eine integrierte Einheit, die sowohl den Stoßdämpfer als auch die Feder in einem einzigen Bauteil vereint und häufig Bestandteil der Vorderradaufhängung ist. Der Stoßdämpfer hingegen ist ein eigenständiges Element, das die Bewegungen der Feder dämpft und in vielen Fahrwerksdesigns sowohl an Vorder- als auch an Hinterachsen vorkommt.

Wie oft sollte das Fahrwerk eines Autos gewartet werden?

Die Wartung des Fahrwerks hängt vom Fahrzeugmodell und den Fahrbedingungen ab. Allgemein wird empfohlen, das Fahrwerk alle 20.000 bis 30.000 Kilometer überprüfen zu lassen. Bei Anzeichen von Abnutzung oder Beschädigung wie ungleichmäßiger Reifenabnutzung, auffälligen Geräuschen oder nachlassender Fahrdynamik sollte eine Inspektion sofort erfolgen.

Beeinflusst das Fahrwerk den Kraftstoffverbrauch eines Autos?

Ja, indirekt kann das Fahrwerk den Kraftstoffverbrauch beeinflussen. Ein gut gewartetes Fahrwerk, das für korrekte Radstellung und -ausrichtung sorgt, kann den Rollwiderstand der Reifen reduzieren und somit zu einer effizienteren Fahrt beitragen.

Was bedeutet Fahrwerks-Tuning und welche Auswirkungen hat es?

Fahrwerks-Tuning umfasst Modifikationen am Fahrwerk eines Autos, um bestimmte Eigenschaften wie Handling, Bodenfreiheit und Ästhetik zu verbessern. Dies kann durch Ändern der Federn, Dämpfer, Stabilisatoren oder durch die Installation eines komplett neuen Fahrwerkssystems erfolgen. Solche Änderungen können das Fahrverhalten erheblich beeinflussen und sollten immer von Fachleuten durchgeführt werden.

Was versteht man unter einer Vierlenkerachse und wo wird sie eingesetzt?

Eine Vierlenkerachse ist eine Form der Radaufhängung, bei der vier Lenker (meist zwei oben und zwei unten) verwendet werden, um das Rad zu führen. Diese Konstruktion ermöglicht eine präzise Radführung und wird häufig bei hinteren Aufhängungen von Fahrzeugen mit Hinterradantrieb oder Allradantrieb eingesetzt, um ein optimales Handling und Komfort zu gewährleisten.

Kann ein defektes Fahrwerk die Fahrsicherheit beeinträchtigen?

Absolut. Ein defektes Fahrwerk kann die Stabilität, das Handling und die Bremsleistung des Fahrzeugs erheblich beeinträchtigen. Defekte wie ausgeschlagene Stoßdämpfer, beschädigte Federn oder abgenutzte Buchsen können zu einem unkontrollierbaren Fahrverhalten führen, besonders in Notfallsituationen.

Wie wirkt sich die Wahl der Reifen auf das Fahrwerk aus?

Reifen sind ein kritischer Bestandteil des Fahrwerks und haben direkten Einfluss auf das Handling, die Traktion und den Komfort eines Fahrzeugs. Verschiedene Reifentypen (z.B. Winterreifen, Sommerreifen, All-Season-Reifen) und ihr Zustand (Profil, Druck) spielen eine entscheidende Rolle in der Art und Weise, wie das Fahrzeug auf Straßenbedingungen reagiert.

Was ist der Nutzen von Luftfederung im Vergleich zu herkömmlichen Federungssystemen?

Luftfederung, die Luft anstelle von herkömmlichen Federn nutzt, bietet mehrere Vorteile wie eine verbesserte Fahrqualität, die Möglichkeit, die Höhe des Fahrzeugs anzupassen, und eine bessere Lastverteilung. Dies kann besonders bei schweren Fahrzeugen oder solchen mit variabler Beladung von Vorteil sein. Luftfederungssysteme sind jedoch in der Regel komplexer und teurer in der Wartung als traditionelle Federungssysteme.
